选型规则

网线和水晶头选型规则就一句话：超五类网线用超五类的水晶头，六类网线用六类的水晶头。两者在同类型下为最佳适配。

五类网线和五类水晶头已经淘汰。超六类和七类一般用于特殊工业相机场景，标准比较新，目前较少使用。

网线和水晶头一般为配套使用，虽然可以强行将六类网线安装在超五类的水晶头上，但这种做法是不正确的。因为不同类型网线的线径存在差异，而水晶头的孔径是根据线缆的线径设计的。使用不匹配的水晶头会导致安装困难、接触不良、甚至损坏水晶头，进而引发信号损耗和网络性能下降。不同类别的网线设计用于支持不同的传输速率和频段。使用不匹配的水晶头会影响这些性能，尤其是在高速传输环境中，导致网络不稳定或速度下降。使用普通水晶头连接带屏蔽层的网线不仅无法发挥屏蔽层的作用，还可能加剧内部干扰，削弱传输速度，并降低网络连接的稳定性。

如果使用标准的六类网线塞入五类水晶头里，是很难塞进去的，导致失败率很高，不了解结构原理的人会抱怨水晶头质量不好，其实是由于尺寸不匹配造成的。反之，如果五类网线用六类水晶头，则可能出现线芯压不紧造成松动和虚接，造成数据传输不稳定。

带金属屏蔽壳的水晶头就用带屏蔽层的网线。当然，带金属壳的水晶头也以用不带屏蔽层的普通网线，无屏蔽层接触到金属壳，只是没有屏蔽效果。反之有屏蔽层网线，水晶头没金属壳接地，也是没有屏蔽效果。两者缺一不可。

水晶头

专业术语：RJ45连接器

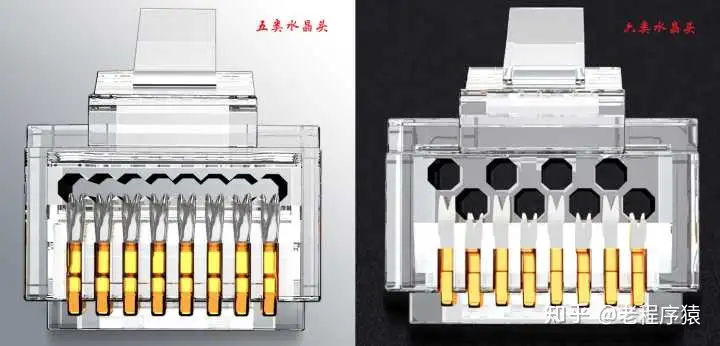

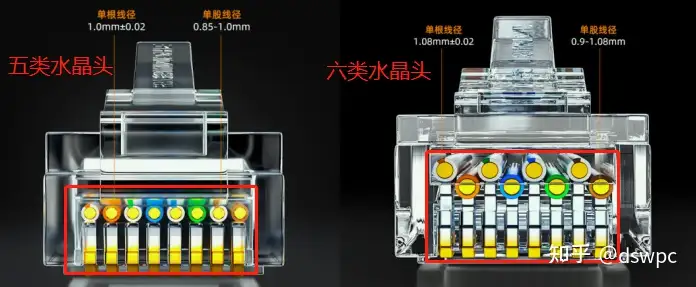

左边为超五类水晶头，右边六类水晶头，最大的区别是六类头是错开的。为什么要这么做，因为6类的水晶头排不下这么大的线径了。

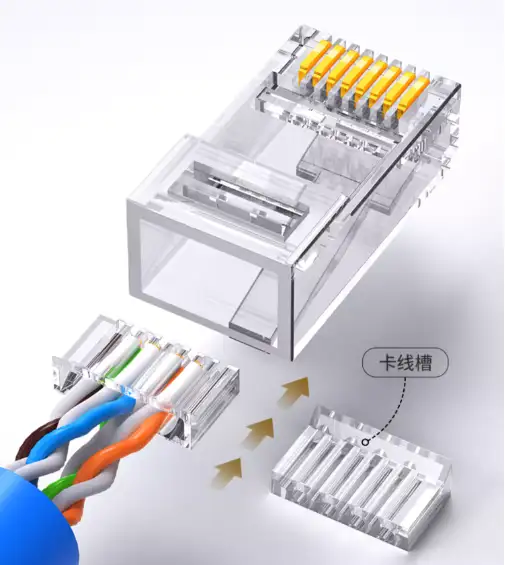

六类除了上下错位，另外设计了固定孔/排线器，防止线乱跑。卡线槽可以牢固固定导线，确保每根导线都与水晶头内的接触点紧密连接，避免因机械应力、振动或环境变化而松动，保证网络连接的长期稳定性和可靠性。

结构

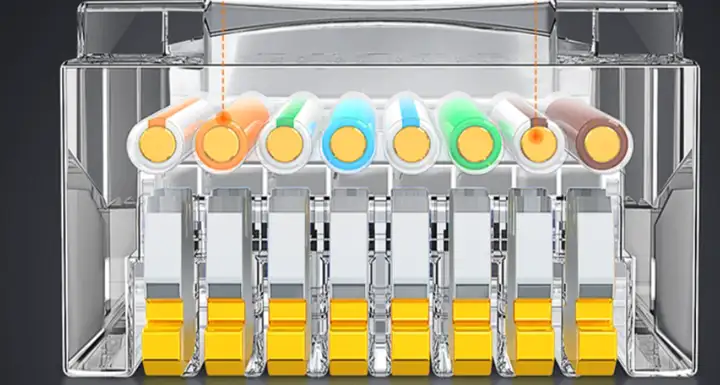

水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，因为它的外表晶莹透亮的原因俗称"水晶头"。五类水晶头内部的8个压接触点呈一字排开，而六类水晶头内部的8个压接触点则是上下错开分成两排。这是由于五类网线铜芯直径大约0.45～0.51mm，而六类网线的铜芯直径大约0.52～0.58mm，线径不同导致了水晶头内部的洞口尺寸也有差异，用上下错位的方法可以保证压接触点间距不变的前提下六类网线可以正常的怼进去。另外，五类水晶头的压接触点有两个齿，而六类水晶头的压接触点有三个齿。

水晶头一般分类：五类已淘汰，超五类、六类，超六类、七类、八类水晶头，屏蔽的非屏蔽的，免压的，网钳压制的

网线

网线是连接计算机与其它网络设备的连接线。常用的网线是由塑料绝缘外皮里面包裹着8根信号线，它们每两根为一对相互缠绕，总共形成四对，我们所说的网线通常是双绞线。

网线不同类型最大区别就是铜丝线径

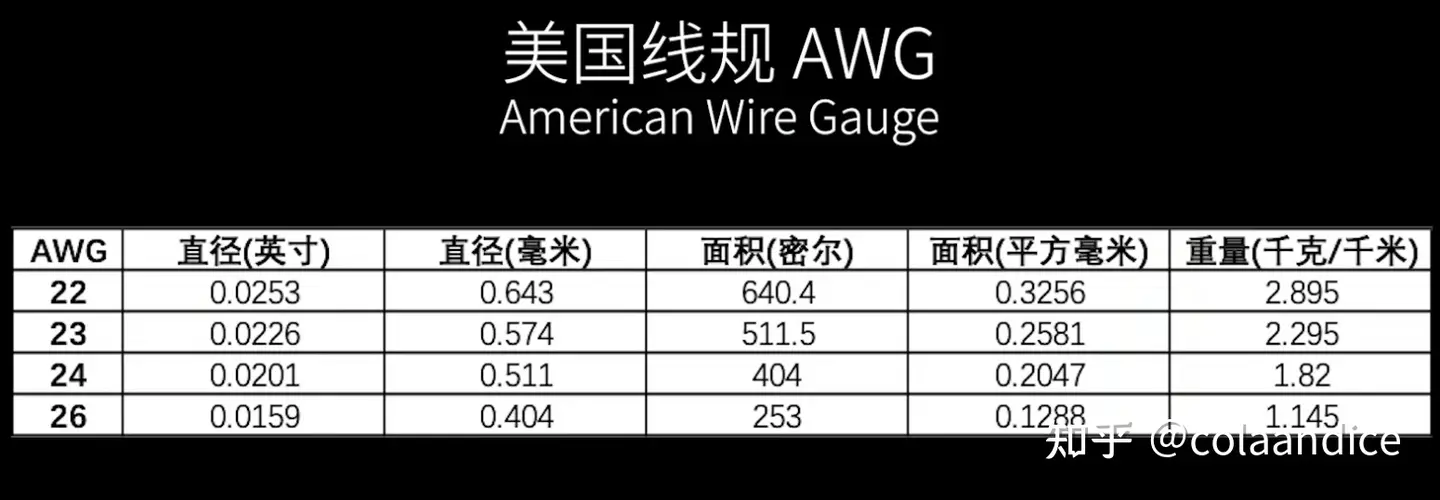

五类线的美规线径是24AWG，直径0.51mm，面积0.2平方毫米，一般用4对双绞线加外皮聚氯乙烯护套包裹。 六类线的美规线径是23AWG，直径0.57mm，面积0.26平方毫米，一般用中间带十字骨架，4对双绞线加总屏蔽层加外皮聚氯乙烯护套包裹。

七类线的美规线径是22AWG，直径0.64mm，面积0.32平方毫米，一般用中间带十字骨架，4对双绞线单独带铝箔分屏蔽，加总屏蔽层加外皮聚氯乙烯护套包裹

超五类网线 铜丝线径

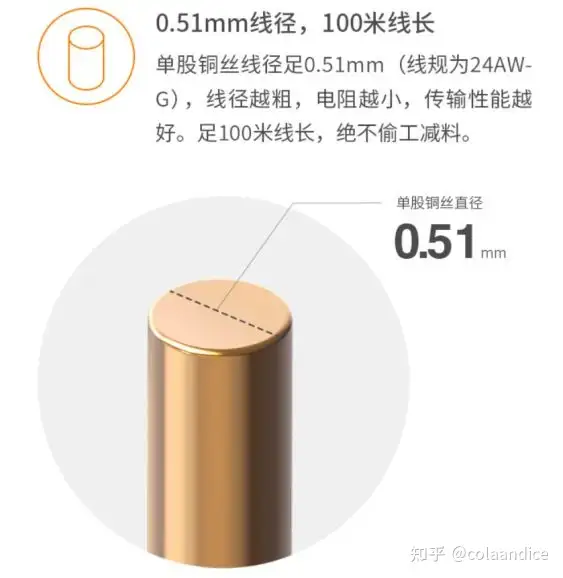

超五类网线，线径0.51mm，算上外皮就更粗一些。

六类网线线径

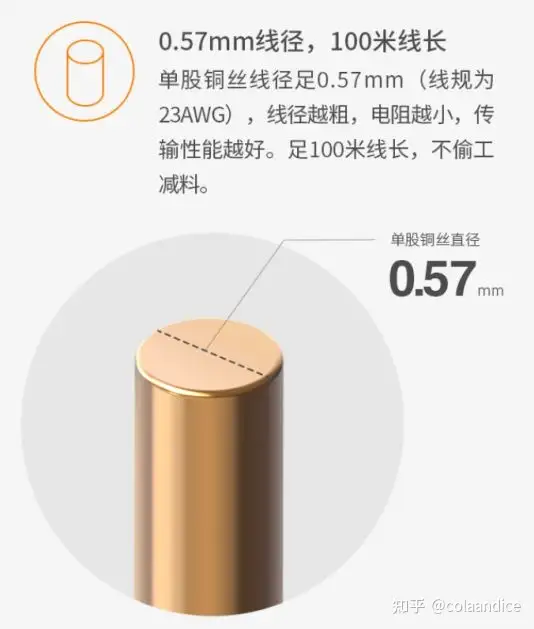

六类网线的线径是0.57mm，比超五类多了0.06mm。这个变化，就造成了水晶头也需要做出响应的变化才可以，否则不能进行正常的匹配水晶头。

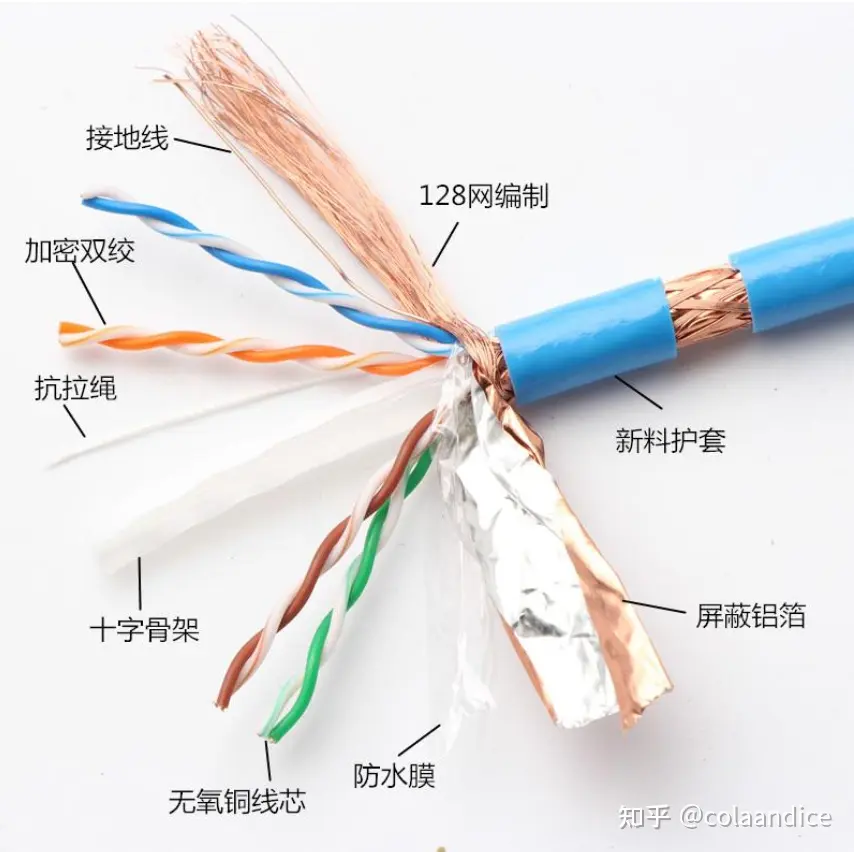

结构：网线屏蔽层

超五类和六类都可以有屏蔽层，也可以无屏蔽层。有屏蔽层，可提高抗电磁干扰能力，和防折弯能力。

• 非屏蔽线（UTP）： 家用场景和一般工况场景的绝对首选。只要弱电管没有和 220V 强电线紧密并排，非屏蔽线已经足够抵御日常电磁干扰，且柔软易穿管。
• 屏蔽线（FTP/SFTP）： 带有金属屏蔽层。其工作原理要求从路由器、插座面板、水晶头到设备网卡，必须实现完整的“端到端接地”即两头的网线屏蔽接触到水晶头屏蔽壳，水晶头屏蔽壳接触到接地端。如果环境没有规范的接地，这层金属网反而会变成巨大的接收天线，疯狂引入环境杂波，导致网络极其不稳定。
• FTP为铝箔屏蔽，STP为铝箔层屏蔽的同时每对双绞线也增加一个铝箔屏蔽层，SFTP为铝箔+编织网双层屏蔽。一般说要带屏蔽都为SFTP双层屏蔽。铠装双屏蔽双绞线，ASTP是在SFTP的基础上增加了一层钢带铠装层，提供额外的机械保护。

结构：十字架/分隔器

所有结构的网线都可以加十字架分隔器，或不加十字架分隔器，都是为了提高信号分隔和防拉性能设计。

结构：麦拉 薄膜 防水膜 防拉绳 白纸 尼龙丝

所有以上填充结构都是为了提高信号分隔，圆线饱满度，和防拉性能设计。

结构：地线

适用于：SFTP为铝箔+编织网双层屏蔽网线，因为编织网材质为铝镁丝，易断，不能镀锡不能焊接。所以编织网都会带有一根纯铜地线，屏蔽网和地线处于接通状态，用于将屏蔽网做接地处理。也称为排流线（地线），方便跟水晶头的燕尾夹连接的

结构：绝缘层

RJ45网线有8根4对芯线，芯线绝缘层为，高密度聚乙烯（HDPE）。外被绝缘层为：聚氯乙烯（PVC）

结构：导体规格和材质

• 看线规（AWG）： 这个数值代表线芯粗细。数字越小，线芯越粗，电阻越小。标准的六类线通常为 23AWG 或 24AWG。 超五类为24AWG/26AWG ，导体又分单股铜笔多股铜，一般两头都为水晶头可用单股铜。多股铜适用于一头为水晶头，另一头为其它插头或端子，必须要多股铜才能压接，或适用于网线需要柔软场景使用。

• 参数	Cat5e水晶头	Cat6水晶头	Cat6a水晶头
  最大带宽	100MHz	250MHz	500MHz
  线径兼容性	26AWG-24AWG	23-24AWG	23AWG
  镀金层厚度	≥15μm	≥30μm	≥50μm
  是否支持屏蔽	否	可选	必须（屏蔽线适用）

• 看材质（无氧铜/镀锡铜 vs 铜包铝）： 优质网线应采用纯度极高的无氧铜（OFC / Bare Copper），导电极佳、抗氧化。市场上有大量廉价的“铜包铝（CCA）”网线，即铝线表面镀铜，甚至还有铁包铝，铁包铜等假网线。这种线电阻大且极易氧化断裂，尤其不能用于工业PoE（网线供电）场景，容易因严重发热引发消防隐患。

性能

同的网线规格支持不同的传输速度和距离。例如，超五类（Cat5e）网线支持10/100/1000Mbps传输速度。 1Mbps 代表每秒传输 1000000位（bit），即每秒传输的数据量为：1000000/8 = 125000Byte/s = 125Kb/s = 0.125Mb/s

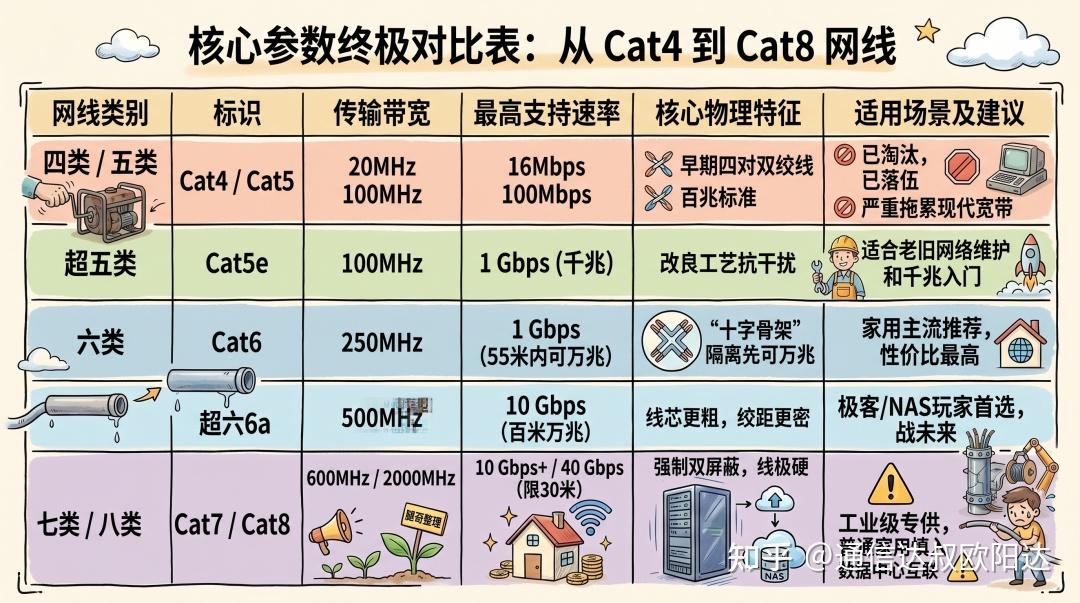

【五类CAT-5】：目前以TIA/EIA-568.2-D所界定及承认。提供100MHz的带宽。目前常用在百兆以太网（100 Mbit/s）中。已经淘汰。

【超五类CAT-5e】：目前以TIA/EIA-568.2-D所界定及承认。提供125MHz的带宽。目前常用在千兆以太网（1000Mbit/s）中。

【六类CAT-6】：目前以TIA/EIA-568.2-D所界定及承认。提供250MHz的带宽，最高传输速度是1Gbit/s。

**【超六类CAT-6A】**目前以TIA/EIA-568.2-D所界定及承认。提供500MHz的带宽，使用在万兆以太网（10 Gbit/s）

制作组装

所有网线，一般都采用T568B排列方式。

**T568B标准：**即水晶头铜片向上从左到右对应位置为：①橙白-②橙-③绿白-④蓝-⑤蓝白-⑥绿-⑦棕白-⑧棕

这是六类水晶头的排列方式

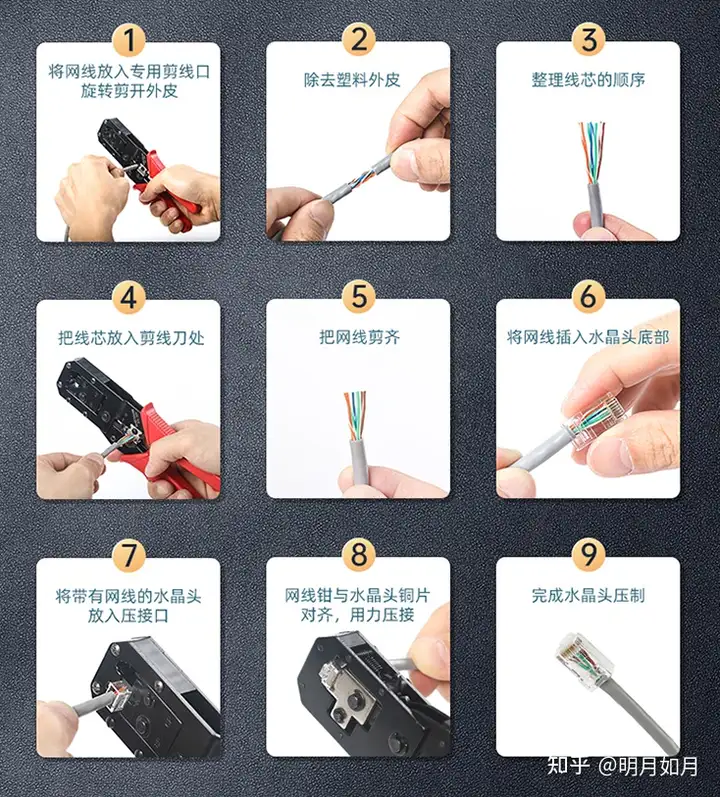

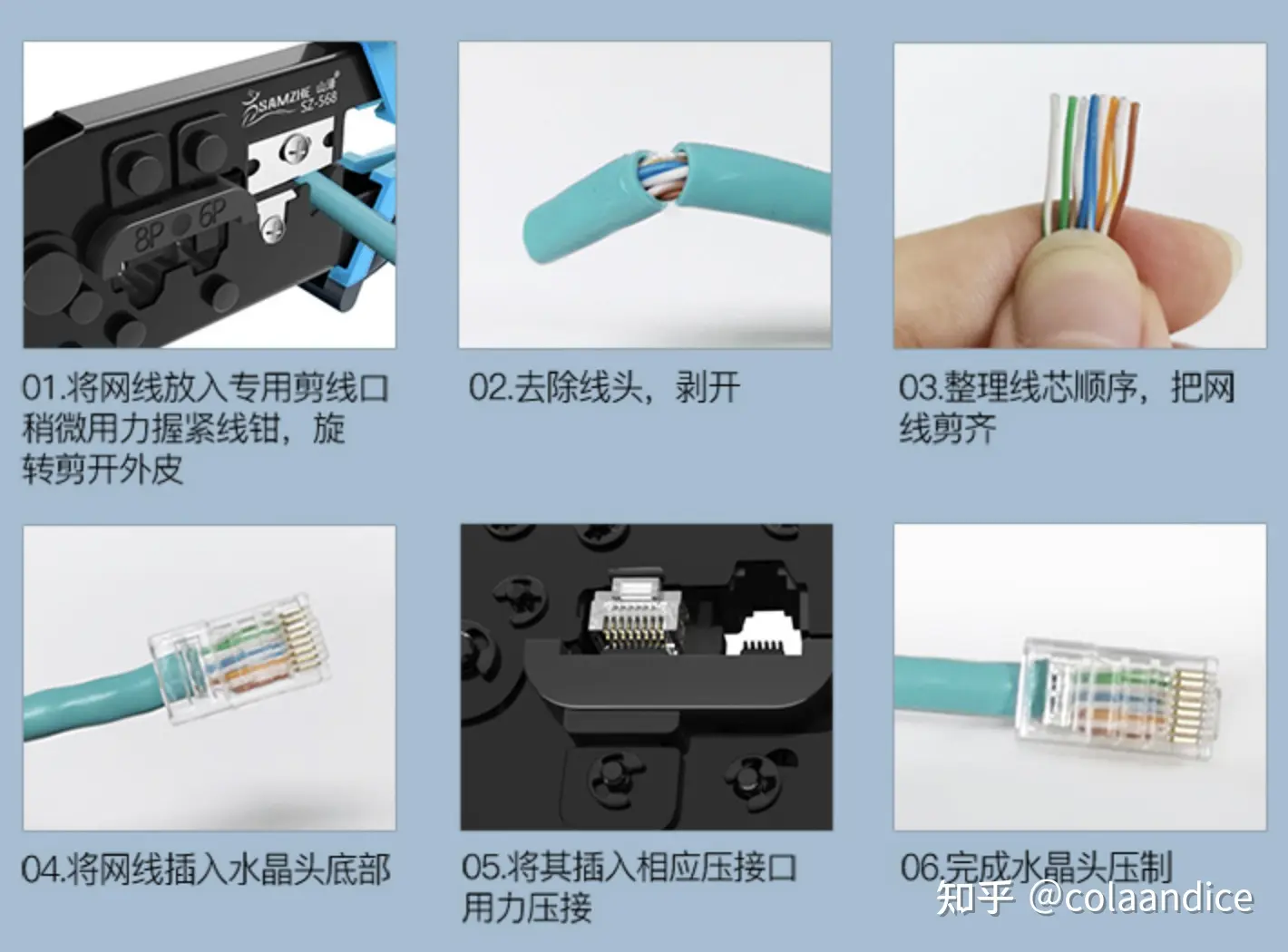

超五类组装步骤

六类或超六类步骤

理好线，先插入理线夹（卡线槽），修平线头。

锁扣向下，水晶头向前即为正面——插入水晶头主体，充分接触。

用网线钳压好即可。

电线线径适用

国际标准ISO/IEC 11801和TIA/EIA-568-C.2

适用外被线径

• 超五类网线：导体直径约0.51毫米，外径通常在5.1-6.2毫米，也就是说超五类网线最大适应超五类水晶头的最大外径为6.2。
• 六类网线：23AWG导体直径0.57毫米，外径5.8-6.5毫米，处决于护套材质：PVC或LSZH（低烟无卤）护套的厚度不同，PVC护套的六类线外径约6.0mm，而LSZH可能略粗（6.2-6.5mm）。屏蔽设计：非屏蔽（UTP）六类线外径较小（约5.8-6.2mm），而屏蔽型（STP/FTP）因增加铝箔或编织层，外径可达6.5mm。屏蔽型外径更大

适用芯线线径

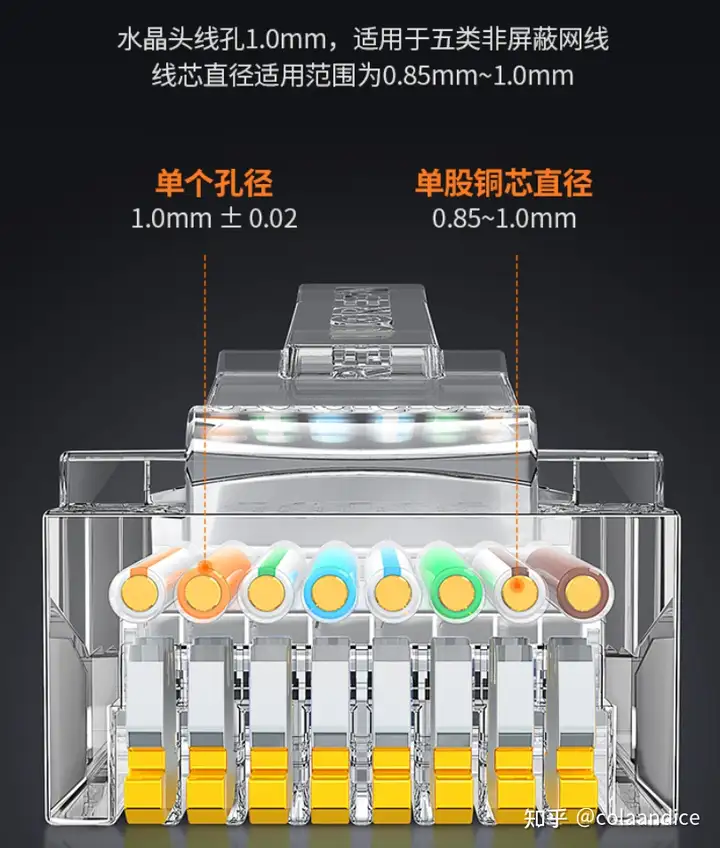

超五类水晶头，孔径1-1.1mm，适用芯线绝缘线径0.85-1。

六类水晶头，孔径1.2-1.3mm，适用芯线绝缘线径0.9-1.2

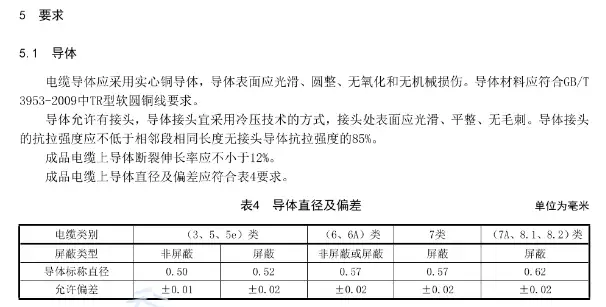

《YD/T 1019-2023 数字通信用聚烯烃绝缘水平对绞电缆》

超五类，六类，七类网线的标准铜芯直径分别是多少？

——超五类就是“5e”：非屏蔽是0.50/屏蔽是0.52；

——六类就是“6”：非屏蔽或屏蔽都是0.57；

——七类就是“7”：只有屏蔽类，是0.57。

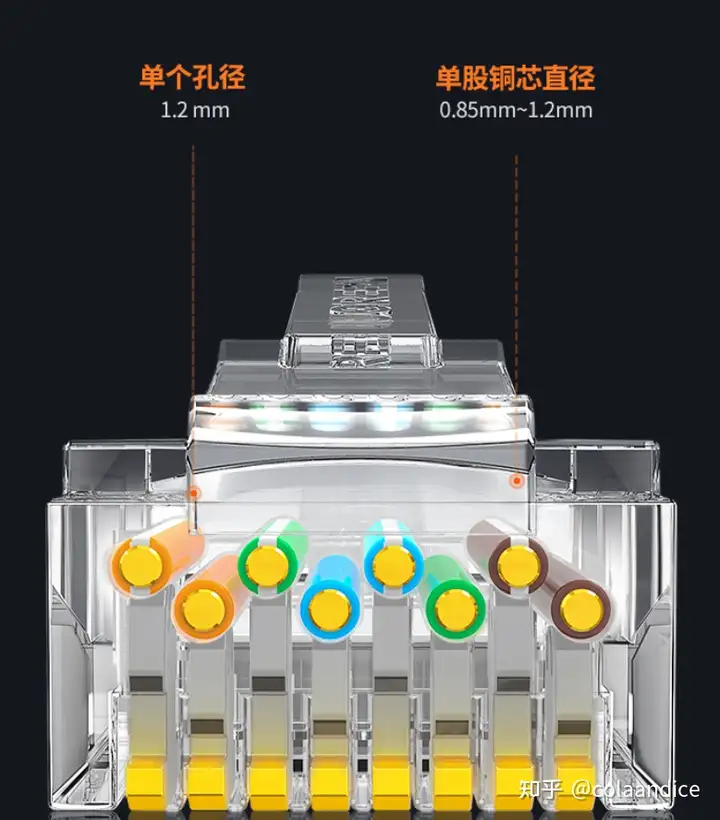

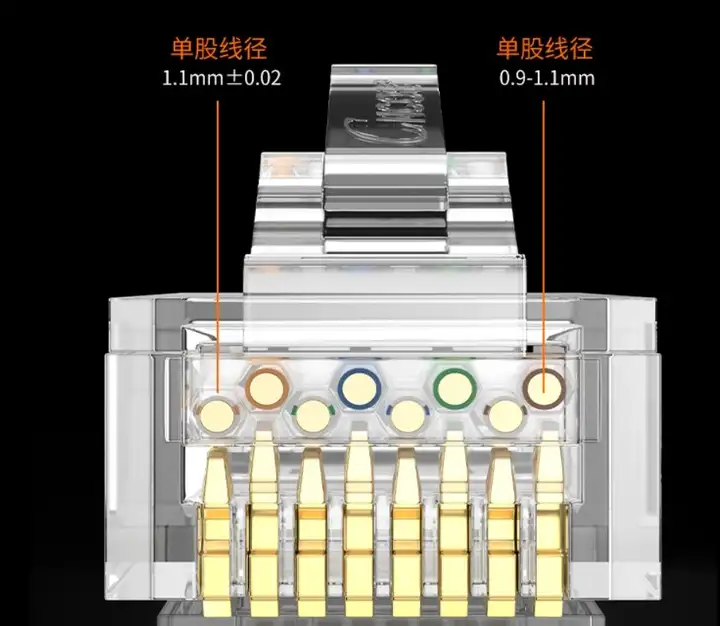

超五类水晶头，孔径1mm

六类水晶头，孔径1.2mm

水晶头适用

超五类水晶头可以适应所有超五类网线，六类水晶头可以适应所有六类网线

总结：一般超五类水晶头可以适用最大6.2外被线径。六类水晶头可以适用最大6.5外被线径

网线水晶头通常指 RJ45 接口，标准型号为 8P8C，外部尺寸基本统一，主要区别在于内部进线孔径 。标准尺寸约11.5×11.5×20mm，8个导线孔排列，总宽度约6.5mm

RJ45水晶头标准尺寸详解

一个标准的RJ45水晶头（插头）其核心尺寸参数如下：

●宽度：约为11.6毫米至12毫米，这是其最关键的横向尺寸，也是用户感知最明显的“大小”。

●高度：不含尾部卡扣的塑料本体高度约为6.2毫米。

●深度：从前端触点面到尾部线缆入口的长度约为13.36毫米。

●触点规格：其遵循8P8C（8位8触点）设计，内部8个金属触点

的标准间距为1.02毫米（公差±0.1毫米）。

适用总结：

超五类水晶头孔径为1.0，适用超五类网线26-24AWG:铜丝线径是0.51mm绝缘线径约为0.92(0.889-1.016)，适用线缆外径5.0-6.15

六类水晶头孔径为1.08，适用六类网线23AWG:铜丝线径为0.57绝缘线径约为1.02(0.91-1.2)，适用线缆外径6.2-6.53

超六类/七类水晶头孔径为1.3，适用超六类或七类网线:铜丝线径为0.57绝缘线径约为1.3(1.3-1.4)，适用线缆外径7.2-7.55

网络测试

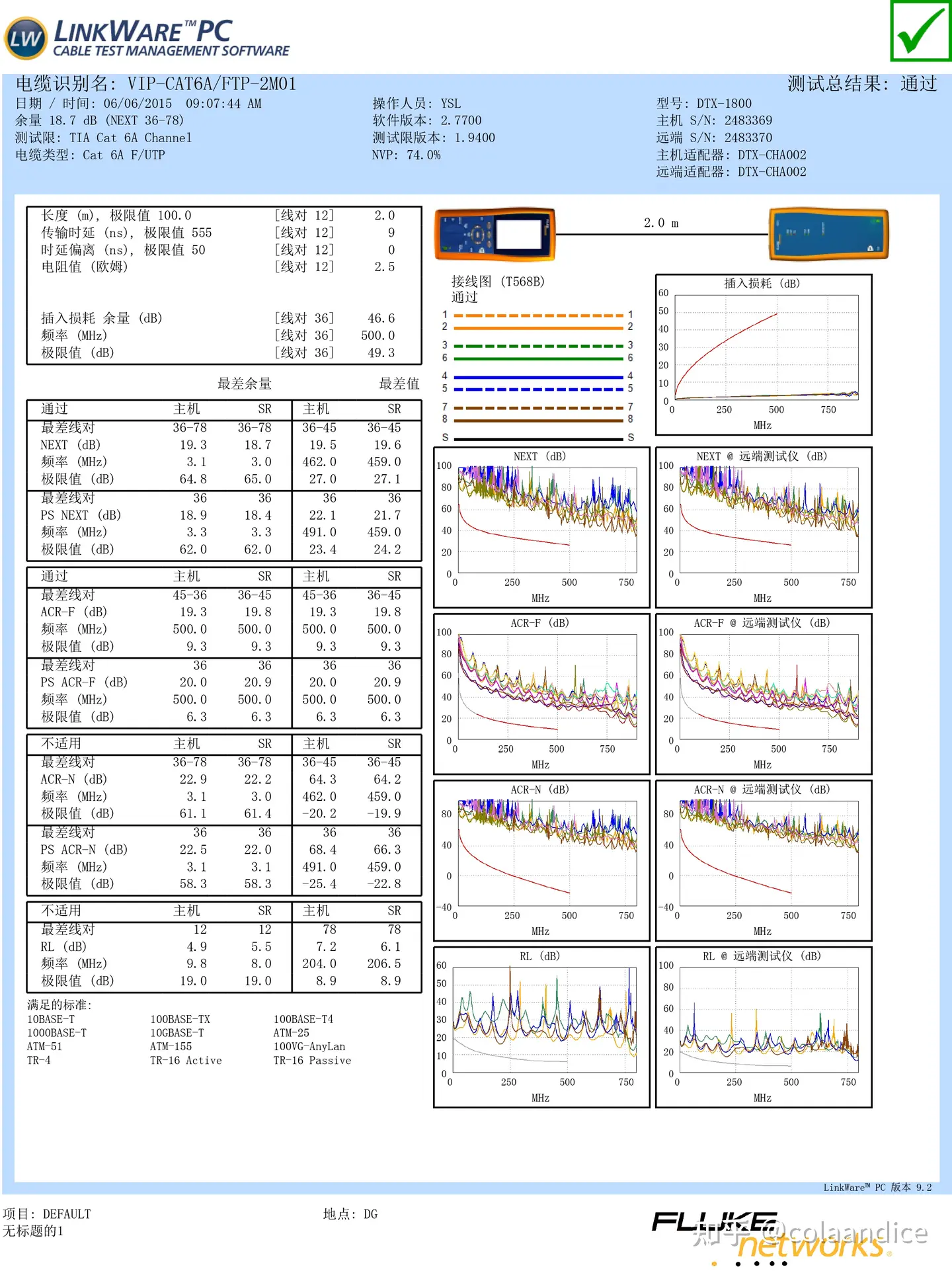

网线的专业测试报告是福禄克（FLUKE）测试。如果常见可以提供FLUKE的测试报告，就说明网线的质量是没有问题的。
