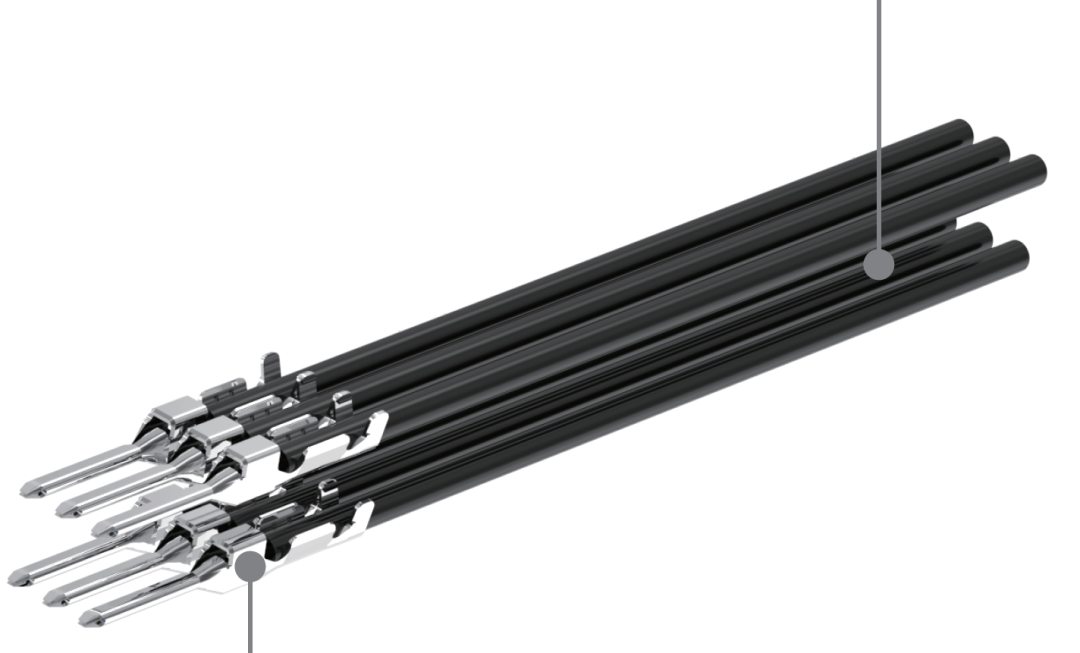

端子压接处，压缩比不够，会使导体松散，导致电阻较大，容易发热。压接过度容易引起截面积变小，载流量不够引起发热。所以在线束加工中，我们会重点关注端子压接状态是否良好。，比如说USCAR ,LV214 , VW60330 对线束压接的截面会有相应的要求，通常端子压接需要重点关注压缩比，下面我们一起探讨一下压缩比和压接高度及压接宽度之间的关系。

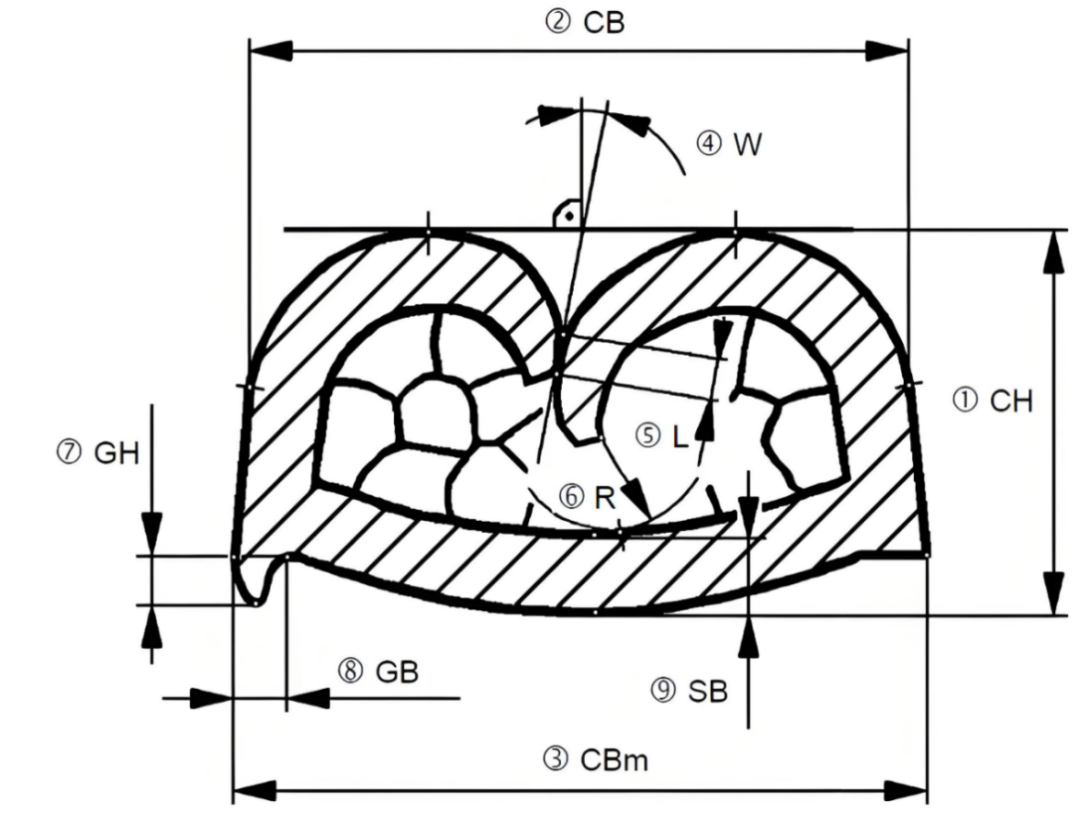

以上是压接截面图

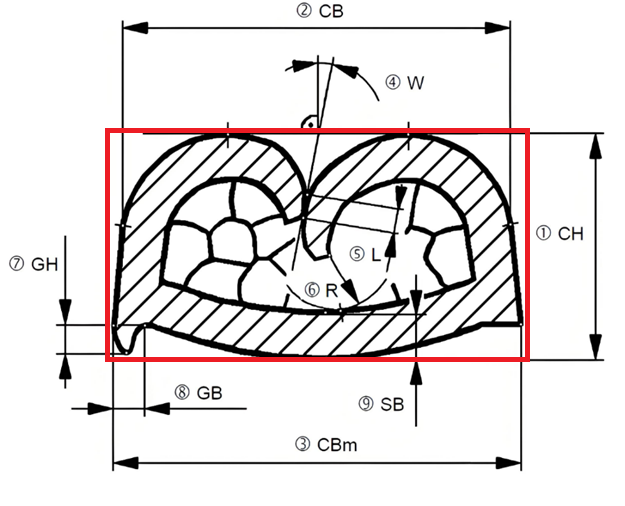

我们将铆高铆宽画上一个红色的长方形，如下图，假设我们红色矩形是一个正方形，那么压缩比与铆高和铆宽之间的关系就是通过已知面积求边长的计算方式，

“已知面积求边长” ——首先，“线材导体截面积”这个按实际量测就可以获得

1、方型内，压缩后的面积就是“线材导体截面积”乘以压缩比。

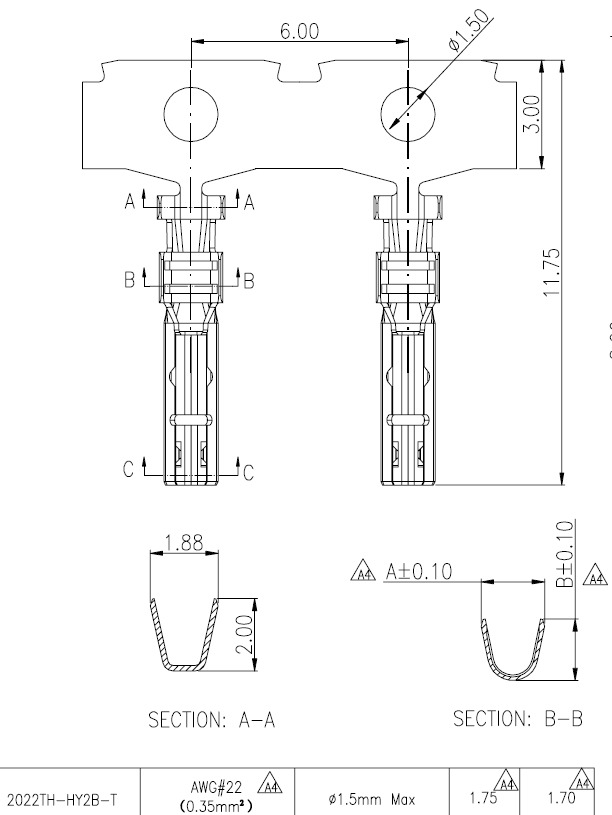

2、方型内，端子导体铆脚面积等于“端子料厚”乘以“铆脚展平尺寸”，也可以在端子图上计算获得。如下图思索端子SESO PN 2022TH-HY2B-T

端子铆脚尺寸图

3、方型内，空缺部分面积我们定义为“校准参数”，这个参数跟端子铆脚料号及压接线材导体大小有关，可以通过实际验证获得。

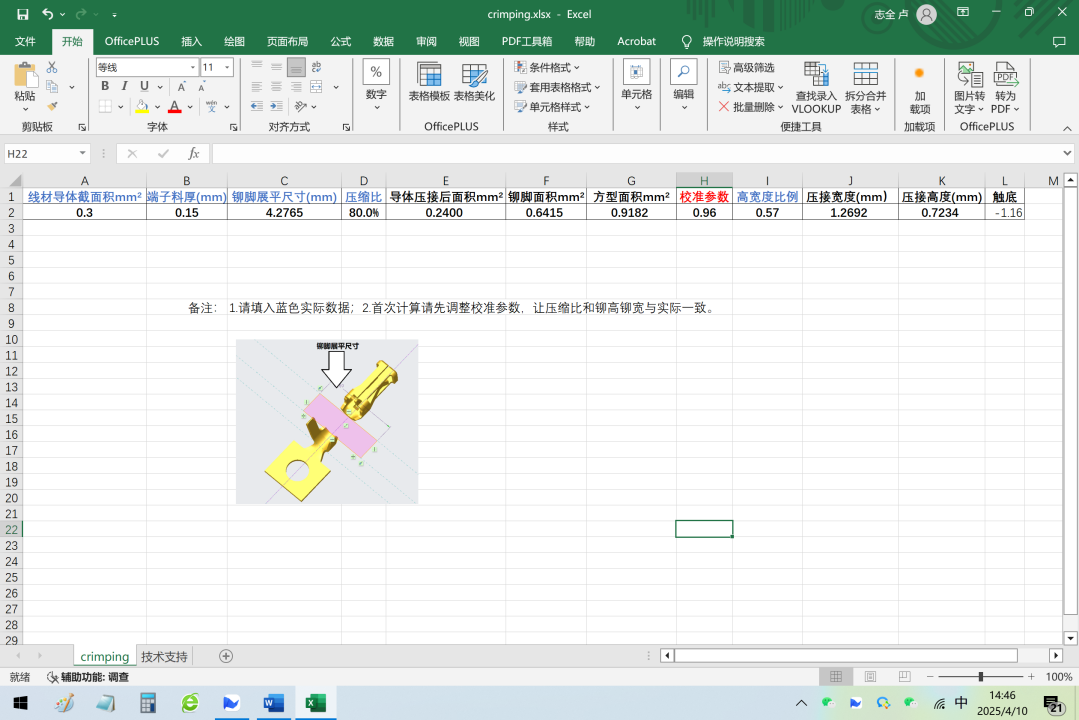

根据以上几何理论，我们可以大致建立EXCEL表，并以思索端子SESO PN 2022TH-HY2B-T为例填入数据如下图：

通过以上EXCEL表，我们调整不同的压缩比，就会自动计算出“压接宽度”和“压接高度”。

EXCEL表内公式展示如下：

导体压接后面积mm²=（线材导体截面积mm²）乘以（压缩比）

铆脚面积mm²=（端子料厚）乘以（铆脚展平尺寸）

方型面积mm²=（导体压接后面积）加（铆脚面积）除以（校准参数）

压接宽度(mm）=SQRT(“方型面积”除以“高宽度比例”)

压接高度(mm)=（压接宽度）乘以（高宽度比例）

触底=（铆脚展平尺寸）减（压接宽度）乘以2减（压接高度）乘以4

*触底为正数时可能会有触底不良

这个端子铆压高宽压缩比参数EXCEL小工具有以下优点：

1、端子设计：可以初步对端子铆脚设计进行自动计算验证；

2、压接刀模设计：端子压接刀模铆宽提供自动计算尺寸参考；

3、压接规范：可以缩短压接切面验证次数；

4、生产：缩短调机时间。
