中线CAD线束插件 学习笔记

中线CAD 是一款在AutoCAD软件针对汽车线束行业插件。

插件原理

​ 通过软件的绘制护套HTHZ的功能，定义每个连接器的样式，孔位排列顺序和方向。需手动录入每个孔位对应的线号 线径 线色 线种 孔位。再通过指定分支点FZD，并定义每个分支点的长度。指定线号来定义哪些线为对绞线或护套线TSX。通过指定定位件DWJ，确定扎带型号和位置尺寸。通过推荐短路点DLD或推荐短路点TJ，确定需要并接的线号和并接的位置尺寸，并通过过渡线DLX确定短路点和短路点连线关系。通过配管材PGC功能，针对指定的线种推荐管材的内径大小和指定长度。

通过以上信息，可手动录入指定或从数据库PP匹配调出，自动匹配出端子型号，防水栓，防水堵，孔扣，配件，连接器余量深度，端子内剥长度，等信息。

通过以上录入或指定的信息，自动生成导出BOM表，接线表，裁线表，预装表，短路图，1比1工装图等工艺资料。

术语定义

位置或端位：给每一个连接器或单端子或其它终端，定义一个名字

功能：此位置号对应的功能标记

护套：连接器/塑壳

线号：给每条线定义一个名字，一般相同名字的每条线为接通的接线关系

线径：每条线的截面积，平方毫米数

线色：每条线的颜色

线种：每条线的线型

孔位：每条线插入护套的孔号

簧片：配端子

防水栓：和端子配合使用的密封堵

防水堵：实心盲堵

定位件：扎带

虚拟连接器：单端子或其它终端

插件使用步骤

1.护套绘制 HTHZ命令

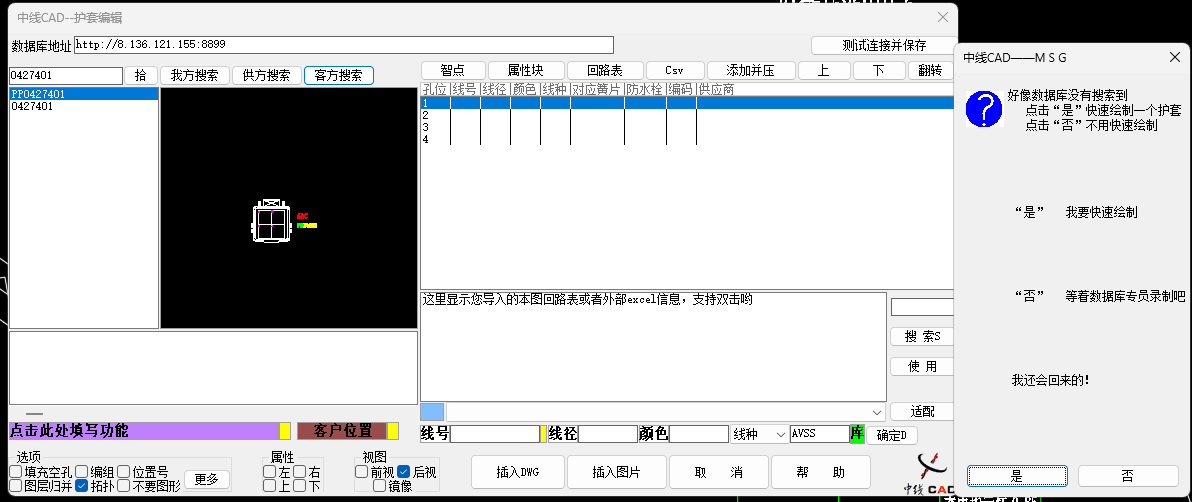

​ 通过输入护套型号，可以在数据库里调出护套的前视或后视的CAD图形和孔位数，然后在每个孔位数指定线号，线径，线色，线种，此录入可以通过CSV导入功能减少手动录入难度和错误，如果数据库没有指物料或没有数据库可用客户搜索会显示没有搜索到，这个时候可以选是，快速绘制这个连接器的图。

2.填写护套参数信息

包含护套要配套的 防水堵，卡子，二次锁，护套，功能。

3.填写电线回路信息

。。。。。。。。

旧图转换JQZF

位置 不要填会自动生成

功能 为客户的功能叫法

通过新增连接器 自动识别为连接器

通过新增附件中的范围 自动识别为端子

防水栓 要选名称 才能识别为防水栓

1.先要有线号，线色，线径三行文字，然后在一个框内，然后转换成属性块ZHL 或者直接插入HL电线块属性

2.再把位置里面的 护套 端子 防水栓 这三个词的会识别，可以用配给属性块JQZF

3.把端号附给 电线块附给WZ

4.把端子DZ和防水堵 PFS 附给电线块属性

4.插入分支点 定位件

。。。。。。。

5位置归属WZ

。。。。。。

6标注节点长度

。。。。。。。。。。。

7短路点推荐

。。。。。。。。。。

8辅料信息

。。。。。。。。。。。。。

9工位指派

。。。。。。。。。。。

10导出数据表

。。。。。。。。。。
